灑水車結構及其工作原理

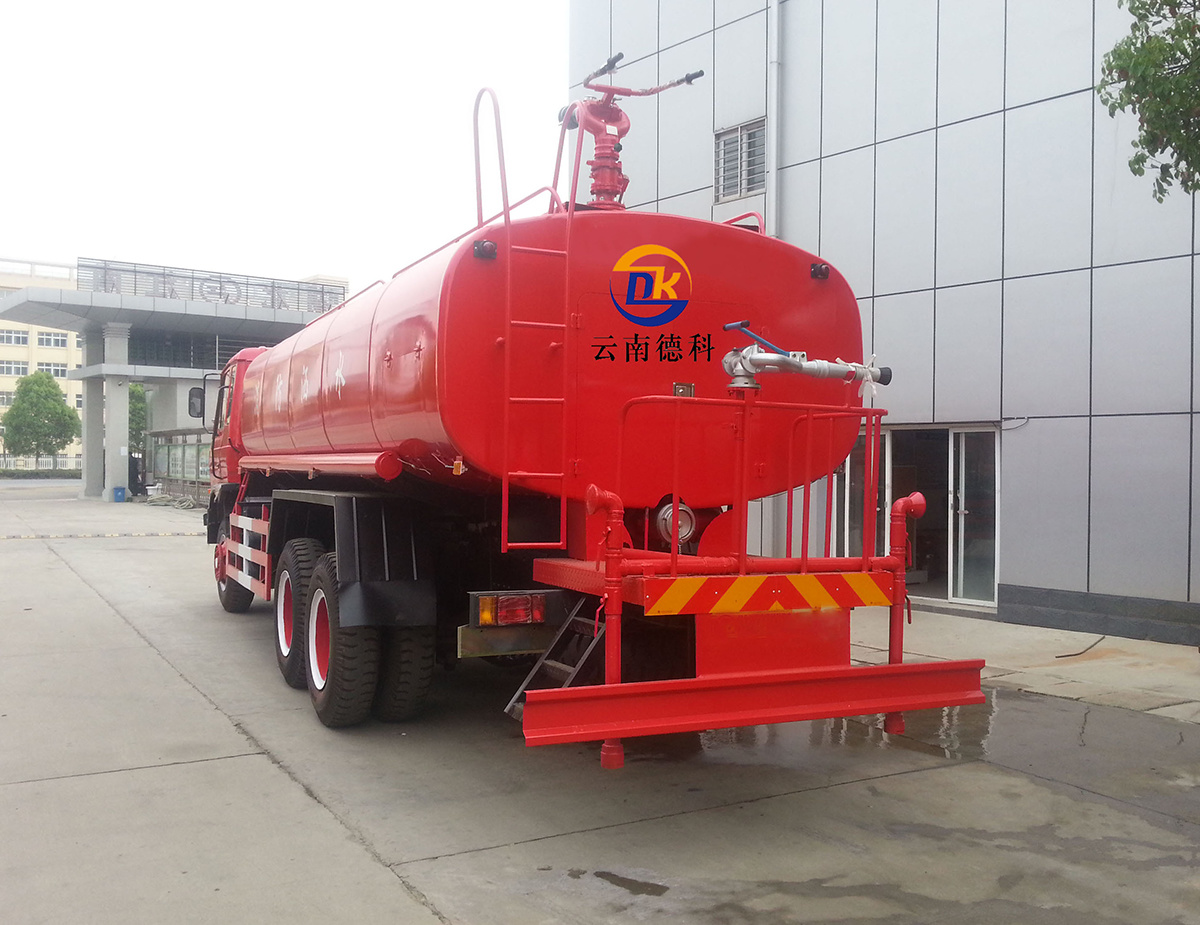

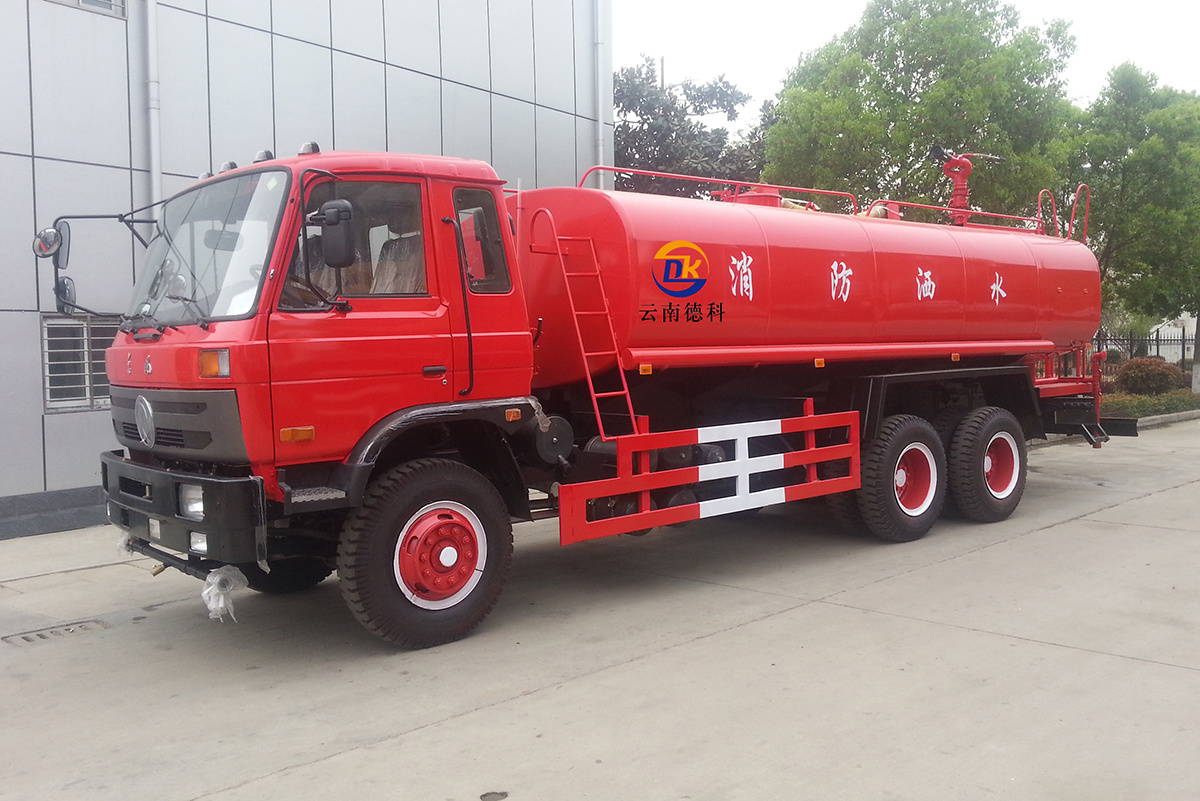

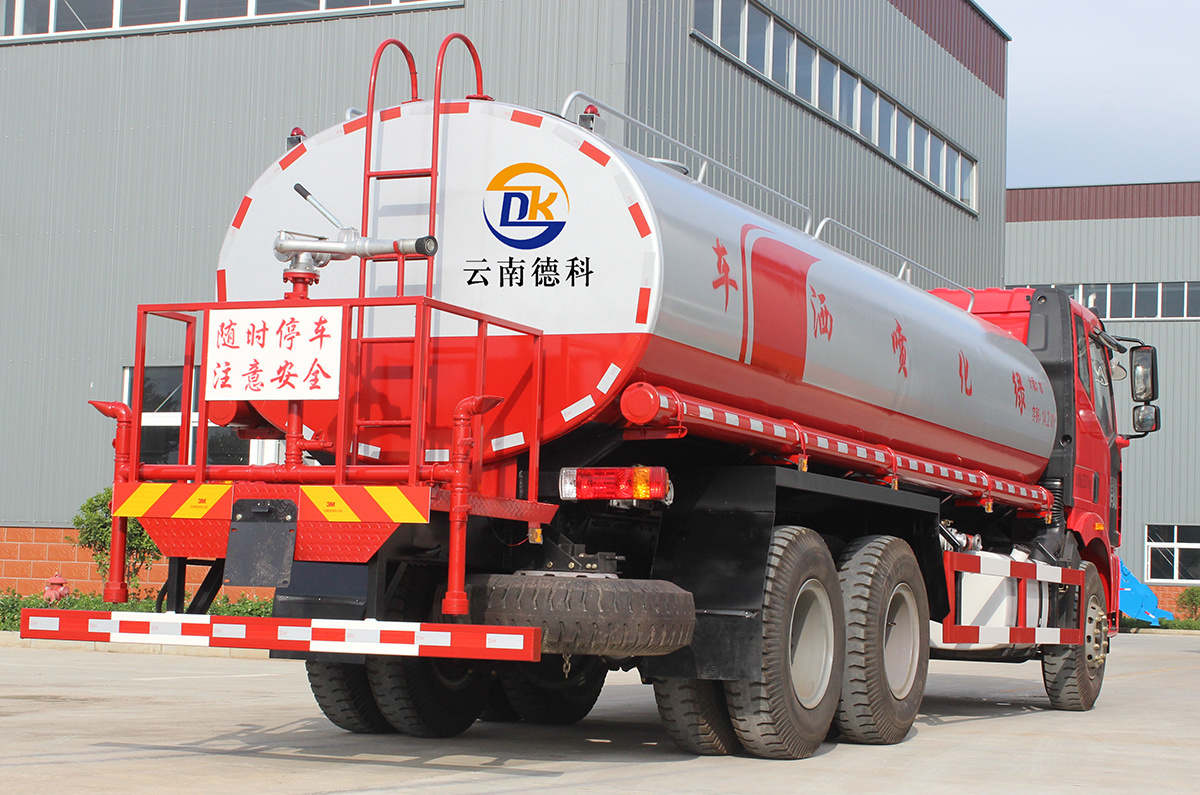

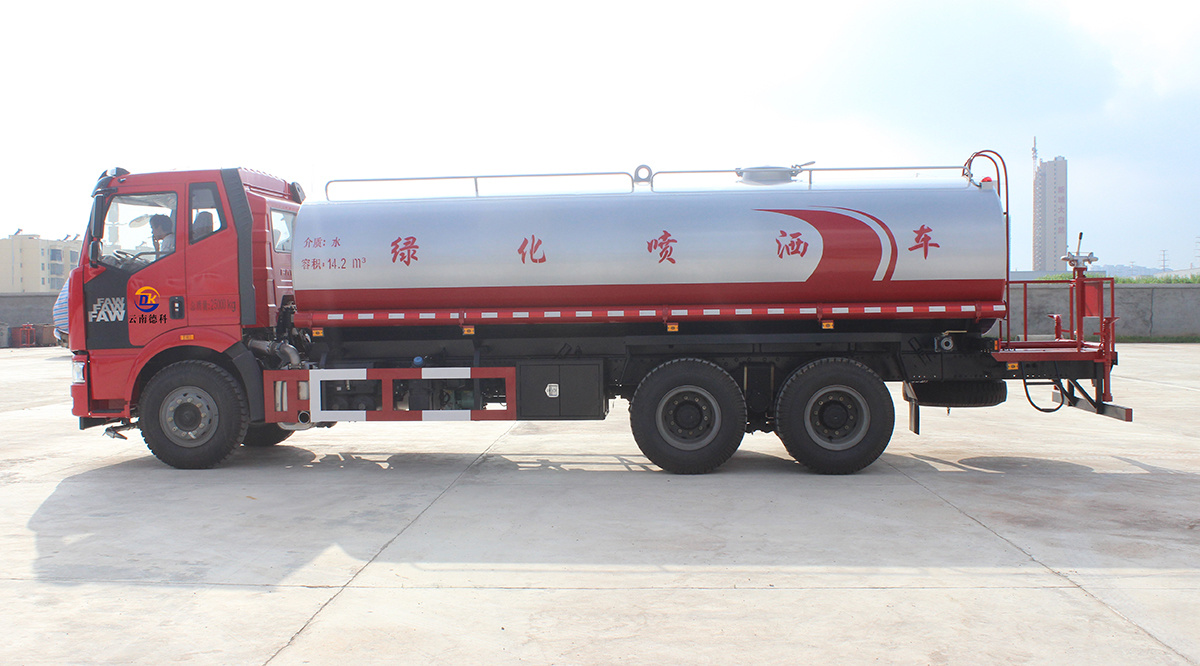

灑水車主要由二類汽車底盤、水罐、管路系統等部件組成。適用于各種路面的沖洗、灑水作業，以及適用于園林噴藥、澆水、應急消防。主要功能有：前沖、后灑、側灑、高炮、自吸、消防的六項功能。下面就跟隨小編一起來學習下灑水車的結構以及工作的原理的相關知識。
灑水車工作的原理：
灑水車是利用本車發動機動力通過取力器驅動車載灑水泵，從進水口向本車加水或者將罐體中的水通過管道輸送到各個噴頭，從而實現各種功能。
灑水車的結構組成部分如下所示：
1、水罐總成
灑水車的水罐總成由罐身、支承腿、罐口及蓋、以及隔倉裝置等組成。罐身通常用鋼板焊接而成，其橫截面形狀可以是橢圓形、矩形、圓形。支承腿的形式可分為整體底架式和盆底架式兩種。后者，又可分為縱梁分置式和支腿完全獨立式。罐口的數量及直徑與罐身容積相關：根據罐身容積的大小，罐口可設1－2個；罐口直徑應不小于450mm，以便維修人員進出。該標準還規定，罐體內必須設有橫向防波板，容積大于1000L罐體，其內還須采用隔倉結構及縱向防波板。此處，罐口蓋上須設有通氣孔。
2、傳動裝置
灑水車的傳動裝置一般包括減速或增速器及傳動軸，它們將動力傳給水泵，并滿足水泵的轉速和旋轉方向的要求。灑水車的動力裝置可以是增設的輔助發動機或電動機，也可以用汽車主發動機。一般是從汽車的變速器取力，并通過取力器來滿足水泵的上述要求。如果取力器不能滿足上述要求，可以通過增加中間傳動裝置。傳動軸可以根據需要自行設計、制造，也可以選用成熟的汽車相關產品。灑水車用水泵有離心泵和自吸式水泵。
3、管路系統
灑水車的管路系統具有吸水時輸送水到水罐，灑水時將水罐內的水輸送至噴頭，以及直接將吸水引向噴頭等功能。吸水管一般由膠皮軟管和鋼管組成，灑水管通常由鋼管、閥門和噴頭組成。噴頭分為固定噴頭和活動噴頭兩種，其中固定噴頭的水流向與灑水密度是一定的，活動噴頭的水的流向與灑水密度可以在較大內任意調節。
4、操縱系統
灑水車的操縱系統包括取力器掛擋操縱和吸水、灑水操縱兩部分。操縱方式有氣壓操縱和手操縱兩種。取力器掛擋氣壓操作由掛擋機構、管路、閥門及指示儀表等組成。手操縱則由掛擋機構、操縱桿及定位機構、傳動機構及指示銘牌等組成。
5、取力箱
安裝于變速箱上，分為左置和右置兩種型式，主要功能是將發動機動力取出，通過傳動軸傳遞給車載水泵。
6、水泵
分為自吸式灑水泵或離心式灑水泵。
7、灑水管道
灑水車的管道包含進出口、前沖、后灑、側噴、高壓炮、四位三通球閥、濾網三通等等。
灑水車的主要用途如下所示：
1、道路澆水
生活中寬闊的馬路上，我們經?？吹綖⑺?chē)的身影，它在忙碌的給馬路洗臉，主要是為城市的路面澆水，并為道路兩邊及周?chē)木G化帶澆水，這是灑水車最為常見的用途之一。
2、冷卻降溫
夏天來臨時，灑水車就會起著降溫的作用，它是冷卻路面的必備之物；因此它對養護路面起著關鍵性的作用，而且具有降低溫度的作用。
3、除塵作用
在塵土飛揚的環境中，我們也不時看到灑水車在澆水除塵，水可以積聚空氣中的灰塵和微粒，減少空氣中的雜質，有利于人體健康，因此灑水車起到除塵的作用。
4、園林綠化
灑水車用于園林綠化，這也是灑水車最重要的用途.灑水車的水炮可以調整成立柱，大雨，中雨，小雨，后灑和高淋浴，可以澆灌路邊、社區、公園等綠化帶中的花草樹木，清洗樹上的灰塵，適合園林綠化作業。
5、臨時滅火
灑水車可以幫助消防車在特殊情況下一起戰斗，節省時間，減少損失.灑水車的高射炮可旋轉360°，調整到30米以上的圓柱范圍，并具有滅火界面，因此灑水車具有臨時滅火的作用。
6、抗旱水運
灑水車將水運到水資源匱乏的地區，以減輕干旱，給人們的生活帶來便利，因此它又承擔著運水的作用。
7、農藥噴灑
灑水車也能夠噴灑農藥，主要在普通灑水車后工作平臺上安裝農藥噴灑裝置，適用于大面積農藥噴灑作業，也稱之為多功能灑水車。
通過以上關于灑水車結構及其工作原理的學習，希望能夠給更多的灑水車用戶帶來一定的幫助，讓你對灑水車的結構以及工作原理有一個全新的認識。
