長臂猿登高平臺消防車的結構組成有哪些？
登高平臺消防車又名油壓升降臺車，采用曲臂結構又稱曲臂車。其特點是：機動靈活、工作平穩、工作跨度大、范圍廣、工作平臺面積大、工作平臺承重相對較高，便于開展滅火救援工作，甚至搶救貴重物資。其工作平臺可以與緩降器、液壓絞車或救生滑道聯用，在實現滅火的同時進行救人。目前世界上使用最高的登高平臺消防車是104米，配備大型救援平臺可承載5人、工作臂最大展開角為85°、工作高度高。由于其工作平臺承載大，其整合的水路和固裝水炮系統，可以立即投入滅火戰斗中去。下面我們大家就一起來學習下關于登高平臺消防車的結構組成都有哪些呢？

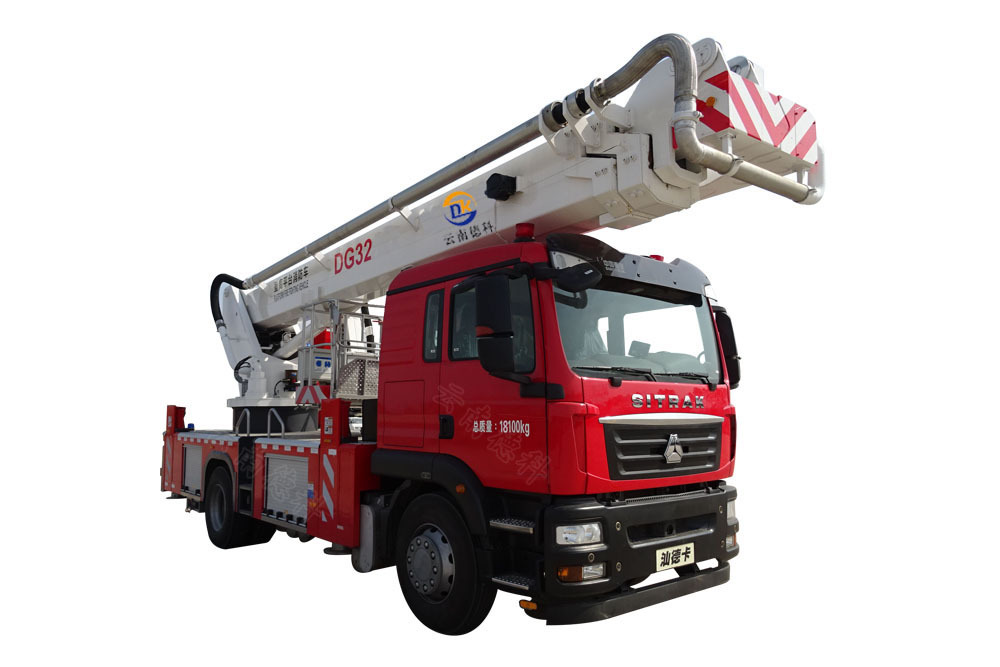

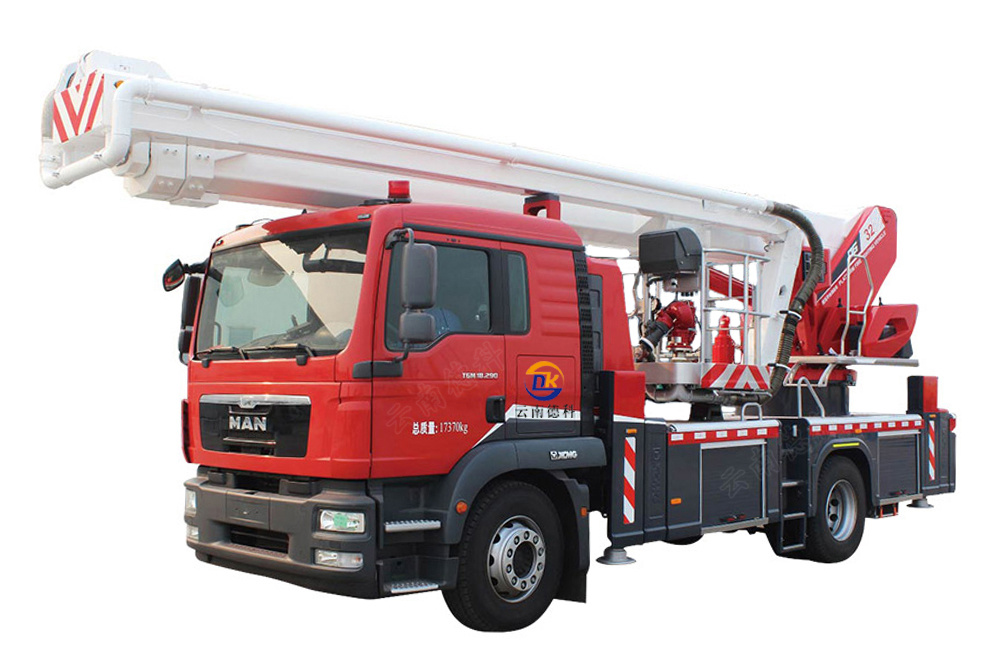

登高平臺消防車的結構組成如下所示：
1、底盤
底盤是整車的基礎架構，主要作用是把消防車的部件裝在一起起到支撐的作用。
2、取力器
取力器也稱為取力裝置，我們一般叫PTO裝置。PTO由取力器整體，傳動軸，油壓泵和水泵組成的，而按照PTO取力部位不同，都分成4種形式，按用途不同裝在不同的位置。

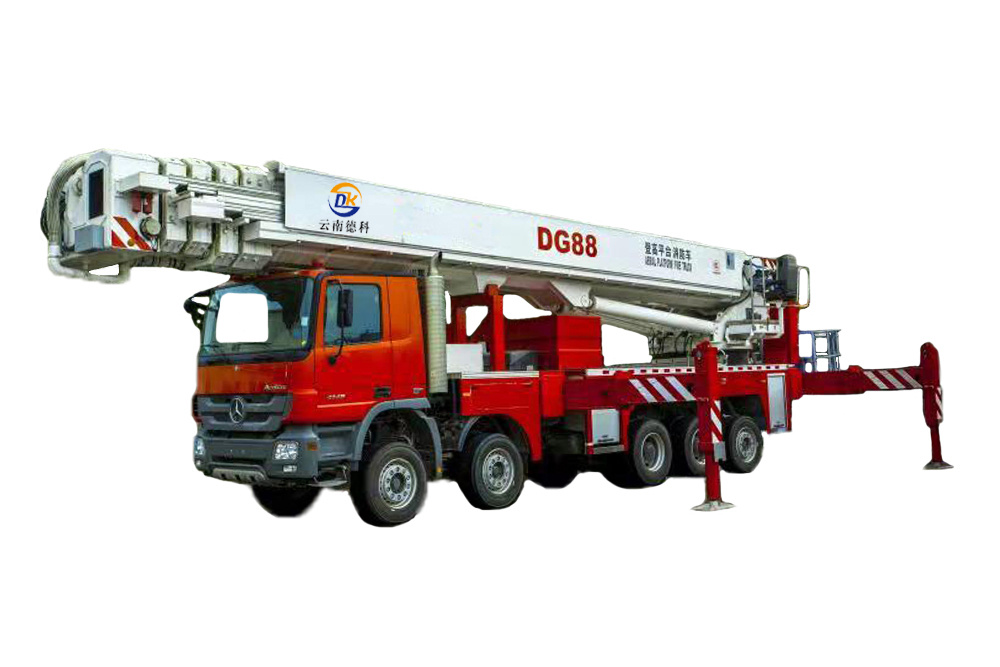

3、車架和支撐腳
副車架裝在大梁上面的附加車架，主要是承載上車部件，也要在工作期間起到支撐的作用，保證整車在作業時平衡。副車架上面包括四只支撐腳。支撐腳一般由水平油缸和垂直油缸來達到收放和伸縮功能，油缸還設置了雙向液壓鎖來進行保護的。還有每一支支撐腳都可以獨立調整，方便適應不同地形的調整，支腳一般配有示寬燈，為了夜間更安全地作業。
4、變幅機構
變幅機構有變幅油缸和平衡閥組成，主要作用是舉升和下降臂架。
5、伸縮機構
伸縮機構一般由伸縮油缸，平衡閥，板鏈，鏈輪，鋼絲繩組成。主要的功能是實現舉升臂的伸縮。
6、回轉機構
回轉機構由液壓馬達，回轉減速機，回轉齒輪組成，其作用是用來傳遞扭矩使轉臺回轉的。
7、轉臺
轉臺總成起到承上啟下的作用，轉臺上部承載著臂架，變幅機構，操縱臺，而下部裝在副車架上。
8、電氣控制單元系統
電氣控制單元系統是最復雜的一個部分，但它也是最重要的，整個系統由電控器，安全保障系統，警報通訊系統，照明系統組成。整個系統都控制著電氣，液壓，氣路來配合整車工作。
9、液壓系統
液壓系統是采用電液比例控制的，由電腦系統，電液比例閥，壓力閥，流量閥，油箱，油濾，液壓馬達，油缸，油管，管路接頭組成。要在電腦電氣控制下，才能實現整車的操作。
10、工作平臺
工作平臺是連接于舉升臂前端的，我們也叫高空救生籠，平臺正面有活動門，靠近高層樓宇的窗戶時，可以打開進行救援，平臺上面還裝有消防炮，可以上下左右擺動進行噴射，也裝有外供接口，裝上水帶，攜帶水槍進行救援，平臺設有噴淋系統。
11、操縱臺
操縱臺在不同的用途消防車上都裝有不同的操縱臺，但，在高端的舉升車上面，基本可以集于所有消防車的操縱臺，它擁有下車操縱臺，泵箱操縱臺，轉臺操縱臺，工作平臺操縱臺。操縱臺有N個按鈕，N個開關，N盞指示燈，儀表，顯示屏，兩個操縱手柄等組成的。
12、調平機構
調平機構的作用是保證工作平臺始終保持水平狀態，也分成兩種：自動調平和機械調平。自動調平機構：自動調平由角度傳感器，控制模塊，調平油缸，鏈條，鏈輪組成，系統控制是電液比例閉環伺服控制系統。傳感器裝在工作平臺上面，當測量到有傾斜時，傾斜信號會自動傳到控制模塊，控制模塊發出命令，命令油缸工作，帶動鏈條，鏈輪使平臺轉動，自我調整。機械調平機構，是用平行四邊型拉桿隨動調整。由拉桿，鏈條，鏈輪，輔助支撐組成。
現場順時風速超過5級作業時，應該將兩根安全繩掛在平臺兩側，繩索另一端分兩側進行牽引，以保持平臺的穩定，順時風速超過6級時應當停止登高作業。
